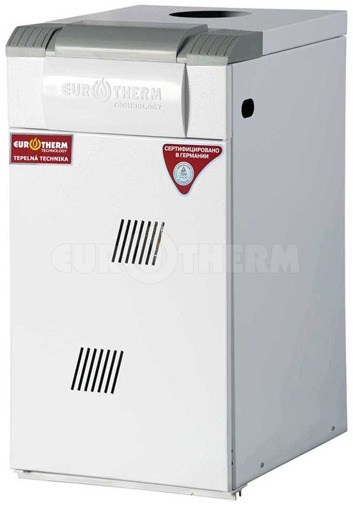

Eurotherm КТ 8 TS люкс – одноконтурный газовый котел со стальным теплообменником, предназначен для нагрева воды в системах водяного отопления с естественной или искусственной циркуляцией теплоносителя с рабочим давлением воды до 0,2 МПа (2 бар) и максимальной температурой воды на выходе из котла до 90°С.
Котел использует для горения воздух помещения, в котором он установлен (имеет открытую камеру сгорания). Отвод продуктов сгорания производится в дымоход. Приток воздуха и удаление дымовых газов осуществляется естественным образом – за счет разности плотностей. Котел снабжен стабилизатором тяги и имеет систему контроля отвода продуктов сгорания. Стальной теплообменник выполнен из котловых толстостенных труб со встроенными турбулизаторами, выполненными из нержавеющей стали, что увеличивает срок службы аппарата и долговременное поддержание его эксплуатационных характеристик. За счет оригинальной конструкции теплообменника и оптимальной организации подачи воздуха для горения, работа котла бесшумна.
Конструкция котла обеспечивает:
- автоматическое поддержание заданной температуры теплоносителя;
- блокировку подачи газа при кратковременном прекращении подачи газа или при погасании основной или пилотной горелки;
- блокировку подачи газа при попадании продуктов сгорания в помещение, где установлен котел;
- нагрев помещения, в котором установлен котел без применения радиатора.

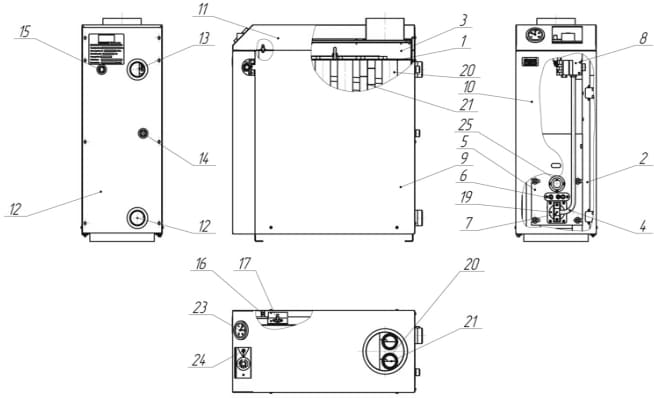

Схема котла
.jpg "Схема котла Eurotherm")
1 - жаротрубный теплообменник; 2 - топка; 3 - сборник продуктов сгорания; 4 - газогорелочное устройство; 5 - металлическая пластина; 6 - пилотная горелка; 7 - газовый коллектор с соплами; 8 - газовый редуктор с пьезоэлементом; 9 - боковая стенка, 10 - передняя стенка; 11 - верхняя стенка; 12, 13 - патрубки к системе отопления; 16 - стабилизатор тяги; 17 - датчик тяги; 19 - основные горелки; 20 - жаровые трубы; 21 - турбулизаторы из нержавеющей стали; 23 - термометр; 24 - пьезорозжиг; 25 - смотровое окно.
Технические характеристики
| Наименование параметра | 8 TS |
| Топливо | природный газ ГОСТ 5542-87 |
| Номинальная тепловая мощность, кВт | 8 |
| Расход природного газа при номинальной мощности, м³/ч | 0,91 |
| Максимальная температура отопительной воды на выходе из аппарата, °С | 90±5 |
| Номинальное давление газа, Па | 1274 |
| Давление в системе отопления, не более, бар | 2 |
| Давление в системе ГВС, не более, бар | - |
| Диапазон регулирования температуры отопительной воды при выходе из аппарата, °С | 50...90 |
| КПД, не менее, % | 92 |
| Корректированный уровень звуковой мощности работающего аппарата, не более, дБ | 40 |
| Номинальная температура продуктов сгорания на выходе из аппарата, не меньше, °С | 110 |
| Расход горячей воды в системе ГВС при разнице температуры Δt=35°C, л/ч | - |
| Диаметры присоединительных патрубков, дюйм: | |
| - по газу | ½" |
| - отопительного контура | 1½" |
| - системы ГВС | - |
| Срок службы, не менее, лет | 15 |
| Масса аппарата (без дымохода), кг | 37 |
