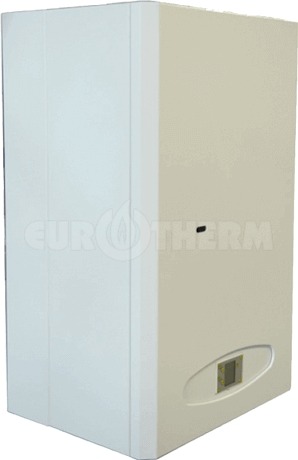

Eurotherm 50 ES – одноконтурний газовий димохідний котел, застосовується для нагріву води в системах водяного опалення з примусовою циркуляцією теплоносія з робочим тиском води до 0,3 МПа (3 бар) і максимальною температурою води на виході з котла до 80°С. Нагрів води для системи гарячого водопостачання можливий при використанні зовнішнього теплообмінника.
Котел використовує для горіння повітря приміщення, в якому він встановлений (має відкриту камеру згорання). Відведення продуктів згорання здійснюється в димохід. Приплив повітря і видалення димових газів здійснюється природним чином – за рахунок різниці щільності. Котел забезпечений стабілізатором тяги і має систему контролю відводу продуктів згорання. Апарат обладнаний захисними пристроями, що забезпечують безпеку користувача (виключають надходження газу в топку при відсутності в ній процесу горіння, аварійному перегріву і при порушеннях процесу відведення продуктів згорання).
В котлі передбачена можливість управління зовнішнім допоміжним обладнанням (насоси, триходові клапани), регулювання теплопродуктивності (кількості тепла, що надходить в систему опалення) в залежності від зовнішньої температури (погодозалежне управління) і температури в опалюваних приміщеннях. При роботі апаратів на систему гарячого водопостачання, регулювання температури виконується в діапазоні 30-65°С. Котел випускається з електронною платою управління. Каскадне управління застосовується для автоматичного управління роботою декількома котлами (до 21 апарату). Передбачена можливість диспетчеризації (дистанційного керування і дистанційної передачі даних про роботу котла).

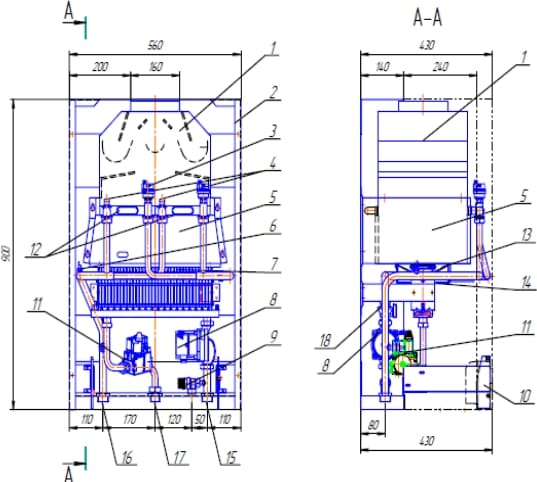

Конструкція котла
.jpg "Конструкція котла Eurotherm")
1-тягопереривник; 2-рама апарату; 3-відведення повітря; 4-аварійний термостат; 5-камера згорання; 6-температурний зонд; 7-пальник; 8-циркуляційний насос; 9-запобіжний клапан; 10-блок автоматики; 11-газовий клапан; 12-теплообмінник; 13-екран пальника; 14-рамка пальника; 15-патрубок G1" входу води після системи опалення (обратка); 16-патрубок G1" виходу води в систему опалення (подача); 17-патрубок подачі газу G3/4"; 18-реле протоки.
Технічні характеристики
| Найменування параметру | 50 ES |
| Паливо | природний газ ГОСТ 5542-87 |
| Номінальна (мінімальна) теплопродуктивність, кВт | 14-46 |
| Витрата природного газу при номінальній (мінімальній) теплопродуктивності, м³/год | 5,47 (2,1) |
| Максимальна температура опалювальної води на виході з котла, °С | 80±5 |
| Номінальний тиск газу, Па | 1960 |
| Тиск в системі опалення, в діапазоні, бар | 3...0,4 |
| Діапазон регулювання температури опалювальної води при виході з котла, °С | 35....80 |
| ККД, не менше,% | 92 |
| Корегований рівень звукової потужності працюючого апарату, не більше, дБ | 52 |
| Номінальна температура продуктів згорання на виході з котла, не менше, °С | 110 |
| Усереднені витрати димових газів при номінальній тепло продуктивності, м³/год | 128 |
| Усереднені витрати димових газів при номінальній теплопродуктивності, г/с | 30,4 |
| Необхідне розрідження (напір) в димоході за котлом, не менше, Па | 3 |
| Номінальна напруга / частота електричного струму, В/Гц | ~220/50 |
| Номінальна споживана електрична потужність, Вт | 120 |
| Розміри приєднувальних патрубків, дюйм | |
| - по газу | G½" |
| - системи опалення | G1" |
| Діаметр патрубка димових газів, мм | 158 |
| Габарити, мм | |
| - висота | 1161 |
| - ширина | 626 |
| - глибина | 740 |
| Вміст в сухих нерозбавлених продуктах згорання, мг/м³ | |
| - СО₂, не більше | 60 |
| - NOₓ, не більше | 10 |
| Термін служби, не менше, років | 15 |
| Маса апарату (без димоходу), кг | 57 |
