Eurotherm 50 EST Турбо – одноконтурний газовий котел з примусовим видаленням димових газів, застосовується для нагріву води в системах водяного опалення з примусовою циркуляцією теплоносія з робочим тиском води до 0,3 МПа (3 бар) і максимальною температурою води на виході з котла до 80°С. Нагрів води для системи гарячого водопостачання можливий при використанні зовнішнього теплообмінника.
Котел використовує для горіння повітря приміщення, в якому він встановлений (має відкриту камеру згорання). Апарат забезпечений стабілізаторами тяги і має систему контролю відводу продуктів згорання. Відведення продуктів згорання може проводитися в окремий димохід, загальний димохід або безпосередньо через огороджувальну будівельну конструкцію (стіну, дах). Видалення димових газів здійснюється примусово – за рахунок роботи димососа, встановленого після стабілізатора тяги. За рахунок штучно створюваного в топковій камері розрідження забезпечується приплив повітря на горіння з приміщення, де встановлений котел.
В котлі передбачена можливість управління зовнішнім допоміжним обладнанням (насоси, триходові клапани), регулювання теплопродуктивності (кількості тепла, що надходить в систему опалення) в залежності від зовнішньої температури (погодозалежне управління) і температури в опалюваних приміщеннях. При роботі апаратів на систему гарячого водопостачання, регулювання температури виконується в діапазоні 30-65°С. Котел випускається з електронною платою управління. Каскадне управління застосовується для автоматичного управління роботою декількома котлами (до 21 апарату). Передбачена можливість диспетчеризації (дистанційного керування і дистанційної передачі даних про роботу котла).

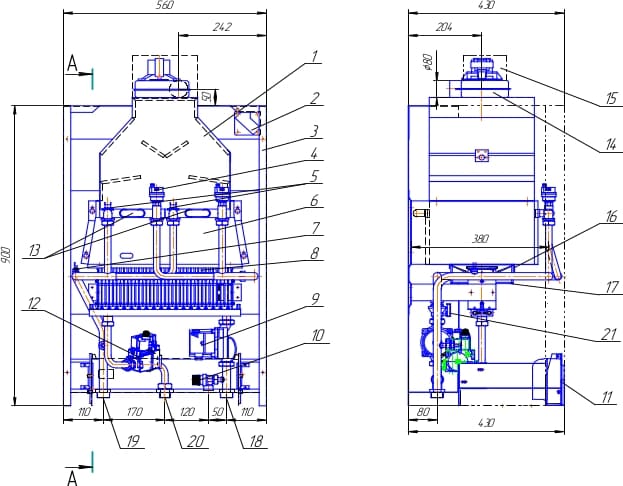

Конструкція котла
.jpg "Конструкція котла Eurotherm")
1-тягопереривник; 2-моностат; 3-рама апарату; 4-повітровідвідник; 5-аварійний термостат; 6-камера згорання; 7-температурний зонд; 8-пальник; 9-циркуляційний насос; 10-запобіжний клапан; 11-блок автоматики; 12-газовий клапан; 13-теплообмінник; 14-вентилятор; 15-кожух вентилятора (димососа); 16-екран пальника; 17-рамка пальника; 18-патрубок G1" входу води після системи опалення (обратка); 19-патрубок G1" виходу води в систему опалення (подача); 20-патрубок подачі газу G3/4"; 21-реле протоки.
Технічні характеристики
| Найменування параметру | 50 EST |
| Паливо | природний газ ГОСТ 5542-87 |
| Номінальна (мінімальна) теплопродуктивність, кВт | 14-46 |
| Витрата природного газу при номінальній (мінімальній) теплопродуктивності, м³/год | 5,47 (2,1) |
| Максимальна температура опалювальної води на виході з котла, °С | 80±5 |
| Номінальний тиск газу, Па | 1960 |
| Тиск в системі опалення, в діапазоні, бар | 3...0,4 |
| Діапазон регулювання температури опалювальної води при виході з котла, °С | 35....80 |
| ККД, не менше,% | 92 |
| Корегований рівень звукової потужності працюючого апарату, не більше, дБ | 55 |
| Номінальна температура продуктів згорання на виході з котла, не менше, °С | 110 |
| Усереднені витрати димових газів при номінальній тепло продуктивності, м³/год | 128 |
| Усереднені витрати димових газів при номінальній теплопродуктивності, г/с | 30,4 |
| Необхідне розрідження (напір) в димоході за котлом, не менше, Па | (50) |
| Номінальна напруга / частота електричного струму, В/Гц | ~220/50 |
| Номінальна споживана електрична потужність, Вт | 160 |
| Розміри приєднувальних патрубків, дюйм | |
| - по газу | G½" |
| - системи опалення | G1" |
| Діаметр патрубка димових газів, мм | 80 |
| Габарити, мм | |
| - висота | 1161* |
| - ширина | 626 |
| - глибина | 740 |
| Вміст в сухих нерозбавлених продуктах згорання, мг/м³ | |
| - СО₂, не більше | 60 |
| - NOₓ, не більше | 10 |
| Термін служби, не менше, років | 15 |
| Маса апарату (без димоходу), кг | 59 |
* - зі знятою турбоприставкою
