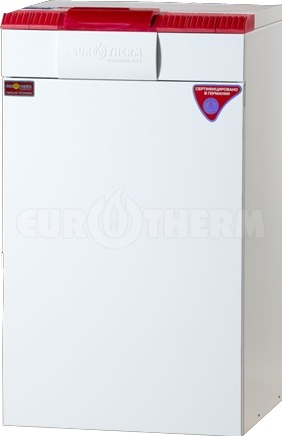

Eurotherm ЕТ 50 СЕ (КТН 50 CЕ) з автоматикою – одноконтурний газовий димохідний котел, призначений для теплопостачання індивідуальних житлових будинків, квартир і споруд комунально-побутового призначення, обладнаних системами водяного опалення з природною або примусовою циркуляцією теплоносія з робочим тиском води до 0, 3 МПа (3 бар) і максимальною температурою води на виході з котла до 80°С. Котел використовує для горіння повітря приміщення, в якому він встановлений (має відкриту камеру згорання). Відведення продуктів згорання здійснюється в димохід.
Котел забезпечений автоматичною системою управління з рідкокристалічним дисплеєм для контролю роботи котла. Передбачена можливість регулювання температури води на виході з котла за допомогою завдання відповідної уставки на дисплеї плати управління. При підключенні додаткових приладів дистанційного керування (наприклад, кімнатного термостата), існує можливість підтримувати значення температури повітря в приміщенні, виставлене користувачем.
Конструкція котла забезпечує:
- автоматичну підтримку заданої температури теплоносія;
- автоматичне коректування завдання температури теплоносія в залежності від поточної температури зовнішнього повітря або температури повітря в опалювальному приміщенні;
- автоматичний електронний розпал;
- управління зовнішніми пристроями (циркуляційним насосом, вентилятором, триходовим клапаном);
- модуляцію полум'я пальників (зміна потужності котла в установленому діапазоні);
- блокування подачі газу при короткочасному припиненні подачі газу або при згасанні пальника;
- блокування подачі газу до котла при перевищенні значення максимально допустимої температури теплоносія або при виході з ладу датчика температури котла;
- блокування подачі газу до котла при попаданні продуктів згорання в приміщення, де встановлений котел;
- можливість диспетчеризації (дистанційного керування і дистанційної передачі даних про роботу котла).

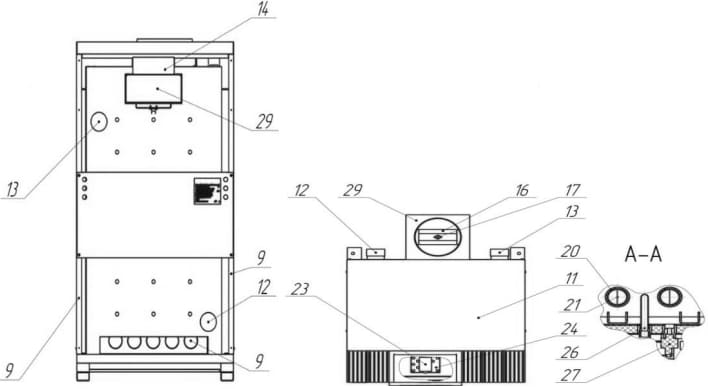

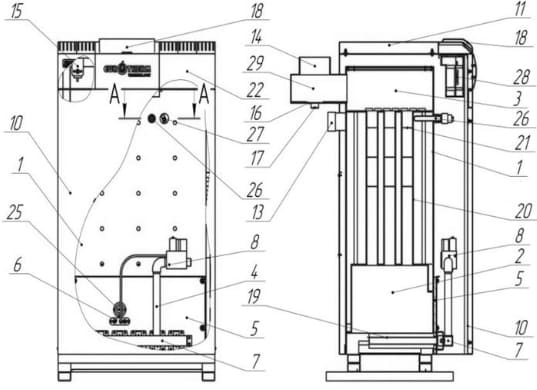

Конструкція котла.jpg "Конструкція котла Eurotherm")
.jpg "Конструкція котла Eurotherm")
1-теплообмінник; 2-топка; 3-збірник продуктів згорання; 4-газопальниковий пристрій; 5-фронтальний лист газопальникового пристрою; 6-блок запальника; 7-газовий колектор з соплами; 8-газовий редуктор (блок клапанів); 9-бокові стінки декоративного кожуха; 10-передня стінка декоративного кожуха; 11-верхня стінка декоративного кожуха; 12 і 13-патрубки підключення до системи опалення; 14-патрубок для відводу відпрацьованих газів; 15-блок аварійного термостата; 16-стабілізатор тяги; 17-датчик тяги (термостат); 18-пластикова декоративна кришка; 19-пальники; 20-жарові (димогарні) труби; 21-турбулізатори; 22-приладова стінка декоративного кожуха; 23-термоманометр; 24-ручка регулятора термостата; 25-оглядове вікно; 26-гільза з датчиками температури; 27-бобишка для датчика тиску; 28-боковий короб.
Технічні характеристики
| Найменування параметру | ЕТ 50 СЕ (КТН 50 СЕ) |
| Паливо | природний газ ГОСТ 5542-87 |
| Номінальна (мінімальна) теплопродуктивність, кВт | 48 (19) |
| Витрата природного газу при номінальній (мінімальній) теплопродуктивності, м³/год | 5,47 (2,1) |
| Максимальна температура опалювальної води на виході з котла, °С | 80±5 |
| Номінальний тиск газу, Па | 1960 |
| Тиск в системі опалення, в діапазоні, бар | 3...0,7 |
| Діапазон регулювання температури опалювальної води при виході з котла, °С | 30....80 |
| ККД, не менше,% | 92 |
| Корегований рівень звукової потужності працюючого апарату, не більше, дБ | 52 |
| Номінальна температура продуктів згорання на виході з котла, не менше, °С | 110 |
| Усереднені витрати димових газів при номінальній тепло продуктивності, м³/год | 128 |
| Усереднені витрати димових газів при номінальній теплопродуктивності, г/с | 30,4 |
| Необхідне розрідження (напір) в димоході за котлом, не менше, Па | 3 |
| Номінальна напруга / частота електричного струму, В/Гц | ~220/50 |
| Номінальна споживана електрична потужність, Вт | 10 |
| Розміри приєднувальних патрубків, дюйм | |
| - по газу | G½" |
| - системи опалення | G2" |
| Діаметр патрубка димових газів, мм | 158 |
| Габарити, мм | |
| - висота | 1161 |
| - ширина | 626 |
| - глибина | 740 |
| Вміст в сухих нерозбавлених продуктах згорання, мг/м³ | |
| - СО₂, не більше | 119 |
| - NOₓ, не більше | 240 |
| Термін служби, не менше, років | 15 |
| Маса апарату (без димоходу), кг | 172 |
