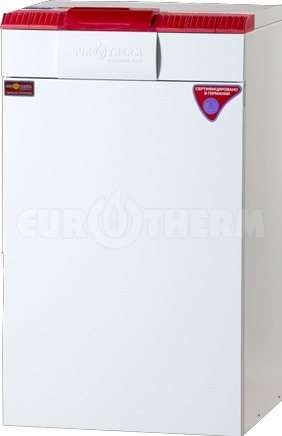

Eurotherm ЕТ 50 СЕТ (КТН 50 CЕТ) Турбо з автоматикою – одноконтурний газовий котел з примусовим видаленням димових газів. Призначений для теплопостачання індивідуальних житлових будинків, квартир і споруд комунально-побутового призначення, обладнаних системами водяного опалення з природною або примусовою циркуляцією теплоносія з робочим тиском води до 0, 3 МПа (3 бар) і максимальною температурою води на виході з котла до 80°С. Котел використовує для горіння повітря приміщення, в якому він встановлений (має відкриту камеру згорання). Видалення димових газів здійснюється примусово – за рахунок роботи димососа, встановленого після стабілізатора тяги. Конструктивно котел виконаний на базі єдиного теплообмінника 48 кВт.
Котел забезпечений автоматичною системою управління з рідкокристалічним дисплеєм для контролю роботи котла. Передбачена можливість регулювання температури води на виході з котла за допомогою завдання відповідної уставки на дисплеї плати управління. При підключенні додаткових приладів дистанційного керування (наприклад, кімнатного термостата), існує можливість підтримувати значення температури повітря в приміщенні, виставлене користувачем.
Конструкція котла забезпечує:
- автоматичну підтримку заданої температури теплоносія;
- автоматичне коректування завдання температури теплоносія в залежності від поточної температури зовнішнього повітря або температури повітря в опалювальному приміщенні;
- автоматичний електронний розпал;
- управління зовнішніми пристроями (циркуляційним насосом, вентилятором, триходовим клапаном);
- модуляцію полум'я пальників (зміна потужності котла в установленому діапазоні);
- блокування подачі газу при короткочасному припиненні подачі газу або при згасанні пальника;
- блокування подачі газу до котла при перевищенні значення максимально допустимої температури теплоносія або при виході з ладу датчика температури котла;
- блокування подачі газу до котла при попаданні продуктів згорання в приміщення, де встановлений котел;
- блокування подачі газу до котла при виході з ладу димососа турбоприставки;
- можливість диспетчеризації (дистанційного керування і дистанційної передачі даних про роботу котла).

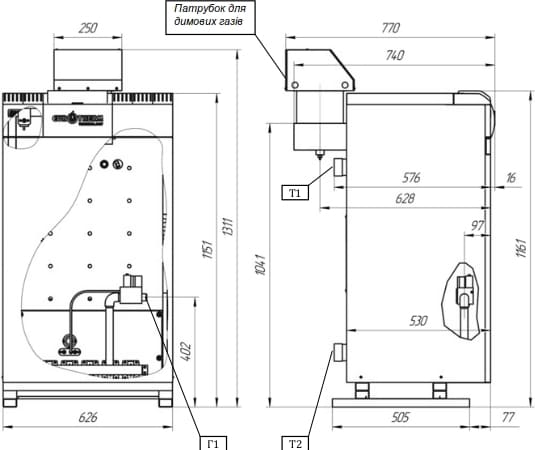

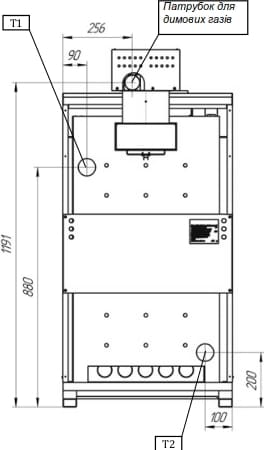

Установче креслення котла.jpg "Установче креслення котла Eurotherm")
.jpg "Установче креслення котла Eurotherm")
Т1 – вихід води в систему опалення (пряма вода);
Т2 – вхід води з системи опалення (зворотна вода);
Г1 – вхід природного газу низького тиску.
Технічні характеристики
| Найменування параметру | ЕТ 50 СЕТ (КТН 50 СЕТ) |
| Паливо | природний газ ГОСТ 5542-87 |
| Номінальна (мінімальна) теплопродуктивність, кВт | 48 (19) |
| Витрата природного газу при номінальній (мінімальній) теплопродуктивності, м³/год | 5,47 (2,1) |
| Максимальна температура опалювальної води на виході з котла, °С | 80±5 |
| Номінальний тиск газу, Па | 1960 |
| Тиск в системі опалення, в діапазоні, бар | 3...0,7 |
| Діапазон регулювання температури опалювальної води при виході з котла, °С | 30....80 |
| ККД, не менше,% | 92 |
| Корегований рівень звукової потужності працюючого апарату, не більше, дБ | 55 |
| Номінальна температура продуктів згорання на виході з котла, не менше, °С | 110 |
| Усереднені витрати димових газів при номінальній тепло продуктивності, м³/год | 128 |
| Усереднені витрати димових газів при номінальній теплопродуктивності, г/с | 30,4 |
| Необхідне розрідження (напір) в димоході за котлом, не менше, Па | (50) |
| Номінальна напруга / частота електричного струму, В/Гц | ~220/50 |
| Номінальна споживана електрична потужність, Вт | 70 |
| Розміри приєднувальних патрубків, дюйм | |
| - по газу | G½" |
| - системи опалення | G2" |
| Діаметр патрубка димових газів, мм | 80 |
| Габарити, мм | |
| - висота | 1161* |
| - ширина | 626 |
| - глибина | 740 |
| Вміст в сухих нерозбавлених продуктах згорання, мг/м³ | |
| - СО₂, не більше | 119 |
| - NOₓ, не більше | 240 |
| Термін служби, не менше, років | 15 |
| Маса апарату (без димоходу), кг | 172 |
* - зі знятою турбоприставкою
