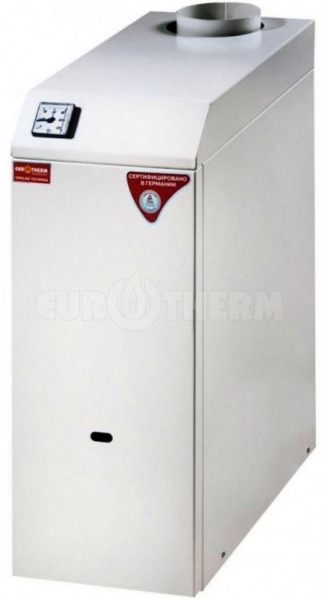

Eurotherm КТ 10 TB стандарт – двоконтурний газовий котел зі сталевим теплообмінником, призначений для нагріву води в системах водяного опалення і для нагріву води для системи гарячого водопостачання (з мідним теплообмінником другого контуру). Теплова потужність мідного теплообмінника не перевищує номінальну теплопродуктивність котла.
Котел використовує для горіння повітря приміщення, в якому він встановлений (має відкриту камеру згорання). Відведення продуктів згорання здійснюється в димохід. Приплив повітря і видалення димових газів здійснюється природним чином – за рахунок різниці щільностей. Котел забезпечений стабілізатором тяги і має систему контролю відводу продуктів згорання. Сталевий теплообмінник виконаний з котлових товстостінних труб з вбудованими турбулізаторами, виконаними з нержавіючої сталі, що збільшує термін служби апарату і довгострокове підтримання його експлуатаційних характеристик. За рахунок оригінальної конструкції теплообмінника і оптимальної організації подачі повітря для горіння, робота котла безшумна.
Конструкція котла забезпечує:
- автоматичну підтримку заданої температури теплоносія;
- блокування подачі газу при короткочасному припиненні подачі газу або при згасанні основного або запального пальника;
- блокування подачі газу при попаданні продуктів згорання в приміщення, де встановлений котел;
- нагрів приміщення, в якому встановлений котел без застосування радіатора.
Схема котла
.jpg "Схема котла Eurotherm")
1 - жаротрубний теплообмінник; 2 - топка; 3 - збірник продуктів згорання; 4 - газопальниковий пристрій; 5 - металева пластина; 6 - запальний пальник; 7 - газовий колектор з соплами; 8 - газовий редуктор з п'єзоелементом; 9 - бокова стінка, 10 - передня стінка; 11 - верхня стінка; 12, 13 - патрубки до системи опалення; 14, 15 - патрубки до системи ГВП; 16 - стабілізатор тяги; 17 - датчик тяги; 19 - основні пальники; 20 - жарові труби; 21 - турбулізатори з нержавіючої сталі; 22 - теплообмінник контуру ГВП; 23 - термометр; 24 - п'єзорозпал; 25 - оглядове вікно.
Технічні характеристики
| Найменування параметру | 10 TB |
| Паливо | природний газ ГОСТ 5542-87 |
| Номінальна теплова потужність, кВт | 10 |
| Витрата природного газу при номінальній потужності, м³/год | 1,14 |
| Максимальна температура опалювальної води на виході з апарату, °С | 90±5 |
| Номінальний тиск газу, Па | 1274 |
| Тиск в системі опалення, не більше, бар | 2 |
| Тиск в системі ГВП, не більше, бар | 6 |
| Діапазон регулювання температури опалювальної води при виході з апарату, °С | 50...90 |
| ККД, не менше,% | 92 |
| Корегований рівень звукової потужності працюючого апарату, не більше, дБ | 40 |
| Номінальна температура продуктів згорання на виході з апарату, не менше, °С | 110 |
| Витрата гарячої води в системі ГВП при різниці температури Δt = 35 °C, л/год | 220±25 |
| Діаметри приєднувальних патрубків, дюйм: | |
| - по газу | ½" |
| - системи опалення | 1½" |
| - системи ГВП | ½" |
| Термін служби, не менше, років | 15 |
| Маса апарату (без димоходу), кг | 43 |
