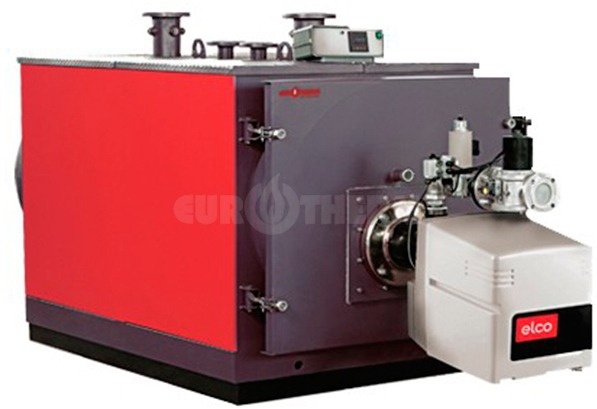

Жаротрубний (газотрубний) котел – котел, в якому продукти згорання палива проходять всередині труб поверхонь нагріву, а вода – зовні труб. Промисловий котел Котел 1300 є жаротрубно димогарних котлом: в сталевій сорочці котла знаходиться теплоносій, а передача тепла відбувається через поверхню жарових і димогарних труб. Котел Котел є двоходовим (реверсивним) котлом: перший хід котла утворений реверсною жаровою трубою (топкою), другий хід утворюють димогарні труби конвективної частини котла.
Котел призначений для нагріву води в системах водяного теплопостачання з примусовою циркуляцією. Залежно від того, яким пальниковим пристроєм буде укомплектований котел, він може працювати на наступних видах палива: природний газ, рідке паливо (мазут, дизельне паливо).
Конструкція котла Котел
Конструктивно котел являє собою горизонтально розташовану збірно-зварену циліндричну конструкцію, що складається з зовнішньої обичайки – корпусу котла, внутрішньої обичайки з днищем – топки котла і димогарних труб, зварених з передньою і задньою трубними решітками. Конструкція розташована на опорній рамі. Внутрішня порожнина, утворена корпусом і топкою котла, є водяним трактом котла. У порожнині водяного тракту розташований пучок димогарних труб. Підведення і відведення теплоносія – води здійснюється через патрубки «зворотної води Т2» і «прямої води Т1», розташованих у верхній частині корпусу котла. На верхній частині корпусу котла розташований також патрубок (патрубки) для монтажу запобіжних клапанів. Направляюча, розташована в порожнині водяного тракту, забезпечує потік теплоносія до теплонапруженої передньої трубної решітки.
.jpg "Конструкція котла Котел")
1-корпус котла, 2-топка котла (жарова труба), 3-днище топки, 4-димогарні труби, 5-передня трубна решітка, 6-задня трубна решітка, 7-водяний тракт котла, 8-патрубок підведення теплоносія (Т2) , 9-патрубок відводу теплоносія (Т1), 10-дверцята топки, 11-збірний короб димових газів, 12-патрубок димових газів, 13-жароміцний бетон, 14-патрубок для монтажу запобіжного клапана, 15-теплоізоляція, 16-опорна рама, 26-пальник котла, 27-шлюз для видалення забруднень, 28-напрямна для «зворотної води».
Порожнина внутрішньої обичайки з днищем утворює топкову камеру тупикового типу. Димові гази від днища повертаються до дверцят і, повертаючи, проходять всередині димогарних труб, в яких встановлені турбулізатори, надходять в короб димових газів, звідки через патрубок виводяться в атмосферу через димову трубу. З передньої сторони корпуса котла на спеціальних петлях навішуються дверцята топки. Петлі забезпечують відкриття дверцят, як в ліву, так і в праву сторону, а також можливість надійного затягування ущільнення. З боку топки дверцята захищені ізоляційною плитою з жароміцного бетону, виконуючу роль поворотної камери для димових газів при переході їх з топки котла в димогарні труби. По периметру дверцят розташована канавка для ущільнювального шнура. Дверцята обладнані оглядовим вікном і амбразурою для установки пальника. Короб димових газів кріпиться до задньої трубної решітки корпусу на шпильках і має по периметру ущільнення, аналогічне ущільненню дверцят топки. У нижній частині короба розташований шлюз для видалення забруднень при чищенні газоходів. Топка котла, дверцята топки, димогарні труби і збірний короб димових газів, закріплений на задній трубній решітці, утворюють газовий тракт котла.
Розташування основних елементів котла Котел
.jpg "Розташування основних елементів котла Котел")
1-корпус котла, 2-топка котла (жарова труба), 3-днище топки, 4-димогарні труби, 5-передня трубна решітка, 6-задня трубна решітка, 7-водяний тракт котла, 8-патрубок підведення теплоносія (Т2), 9-патрубок відводу теплоносія (Т1), 10-дверцята топки, 11-збірний короб димових газів, 12-патрубок димових газів, 13-жароміцний бетон, 14-патрубок для монтажу запобіжного клапана, 15-теплоізоляція, 16-опорна рама котла, 17-турбулізатор, 18-оглядове вікно, 19-амбразура для установки пальника, 20-патрубок для дренажу, 21-петлі для навісу дверцят, 22-БУС, 23-декоративна облицювальна панель, 24-ущільнювальний азбестовий шнур, 25-стропувала проушина.
Зовнішня поверхня корпусу котла ізольована шаром високоефективної теплоізоляції і закрита декоративними оздоблювальними панелями. На верхній панелі закріплений Блок управління і сигналізації. На верхній частині корпусу котла розташовані стропувальні вушка для монтажу і транспортування котла. На дверцятах топки кріпиться за допомогою фланцевого з'єднання пальник котла.
Технічні характеристики
| Найменування параметру | Котел 1300 |
| Паливо | природний газ / дизельне паливо / мазут |
| Номінальна теплопродуктивність, ккал/год | 1 117 800 |
| Номінальна теплопродуктивність, кВт | 1300 |
| Максимальна температура опалювальної води на виході з котла, °С | 115 |
| Мінімально можлива температура в зворотному трубопроводі, °С | 55 |
| Температура димових газів, не менше, С | 160 |
| Максимальний робочий тиск води в котлі, бар | 6 |
| Мінімальний робочий тиск води в котлі (при максимальній температурі 115°С/95°С), бар | 3/2 |
| Поверхня нагріву, м² | 24,83 |
| ККД, не менше,% | 92 |
| Втрати тепла в навколишнє середовище q₅ при номінальній продуктивності, не більше, % | 0,4 |
| Витрати природного газу, м³/год | 150,9 |
| Витрати дизельного палива, кг/год | 115,7 |
| Гідравлічний опір котла при Δt = 15°C, кПа | 5,8 |
| Аеродинамічний опір котла, мм вод. ст. | 68 |
| Маса котла, кг | 2000 |
| Водяний об'єм котла, л | 950 |
